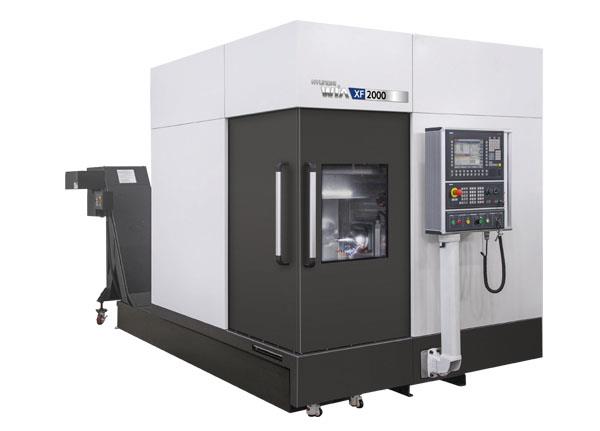

立式加工中心作为现代模具制造、精密零部件加工及航空航天结构件生产的关键设备，其结构设计与整机刚性直接决定了加工精度、表面质量与生产效率。与普通立式铣床相比，立式加工中心在结构布局上更加强调高刚性、高稳定性与高动态响应特性的统一。整机主要由床身、立柱、工作台、主轴箱、刀库及自动换刀装置组成，各部件通过科学的力学设计和精密的制造装配，构成了一个高效率、高精度的机电一体化加工平台。

床身是立式加工中心的基础承载部件，其结构形式对整机刚性具有决定性影响。现代立式加工中心普遍采用整体式“人”字形或“T”形床身结构，床身与立柱连为一体，形成封闭式框架。床身材料选用高强度孕育铸铁，经严格的时效处理与振动时效工序消除内应力，内部布置有“米”字形或蜂窝状加强筋板，形成封闭式箱形截面，极大增强了整机的抗弯、抗扭刚度和阻尼比。工作台沿床身导轨作X轴（横向）运动，滑座在床身鞍座上作Y轴（纵向）运动，主轴箱沿立柱导轨作Z轴（垂直）运动。三轴进给系统均配置高精度直线滚柱导轨和预紧力可调的滚珠丝杠副，实现了无间隙传动和微米级的定位精度。导轨跨距经过优化设计，大跨距布局确保了工作台在重载条件下的运动平稳性。

立柱是立式加工中心的核心支撑部件，其结构设计直接影响主轴系统的加工稳定性。立柱采用箱形双壁结构，内部交叉布置斜向加强筋板，截面宽大，具有极高的抗弯和抗扭刚度。立柱与床身的连接面经过精密刮研，接触斑点均匀密布，并通过高强度螺栓预紧固定，形成稳固的整体结构。主轴箱沿立柱导轨上下运动，其重心始终位于导轨包容面内，有效减少了倾覆力矩对加工精度的影响。Z轴驱动电机通过联轴器直接驱动滚珠丝杠，丝杠采用两端固定支撑方式，并施加预拉伸以补偿高速运行时热伸长产生的定位误差。主轴系统是立式加工中心的核心执行单元，其结构设计直接关系到加工能力和精度。主轴采用高精度套筒式结构，前端配置NN30系列双列短圆柱滚子轴承与双向推力角接触球轴承的组合，后端配置双列圆柱滚子轴承，具有极高的径向刚性和轴向承载能力。主轴驱动采用内装式电主轴或独立主轴电机通过皮带或齿轮传动，最高转速可达8000～24000r/min，满足从重切削到高速精加工的全范围需求。

自动换刀装置是立式加工中心区别于普通铣床的标志性部件。刀库通常配置为圆盘式或斗笠式，容量为16～60把刀具，通过机械手实现刀对刀的快速交换，换刀时间（刀对刀）可缩短至1.5～4秒。刀库安装在立柱侧方或主轴箱上方，与主轴轴线保持精确的位置关系，确保每次换刀后刀具中心与主轴轴线的重合度。整机结构通过有限元分析进行模态优化，使各阶固有频率有效避开加工时的激振频率区间，有效抑制了切削振动，为立式加工中心实现IT5～IT6级加工精度和Ra0.8μm以下的表面粗糙度提供了稳固的结构基础。
